ISCAR GIMF 508 IC354 – Wendeplatten für Einstechen, Stechdrehen & Profildrehen

Die ISCAR GIMF 508 IC354 aus der bewährten CUTGRIP-Serie ist eine Hochleistungs-Wendeschneidplatte für das Einstechen, Längs-Stechdrehen und Profildrehen auf konventionellen und CNC-Drehmaschinen.

Bezeichnung Aufschlüsselung (GIMF 508)

• GIMF – Geometrie: Gesinterte, einseitige Schneideinsätze mit F/Y-Spanformer (CUTGRIP-Serie)
• 5 – Schneidbreite (CW): 5,0 mm
• 08 – Eckenradius (RE): 0,8 mm für hohe Schneidenstabilität

Schneidstoff IC354

• IC354 – PVD-TiCN-beschichtetes Hartmetall, sehr zähe Sorte
• Ideal für unterbrochene Schnitte und instabile Bedingungen
• Anwendungsbereich: Stahl (P20–P40) und rostfreier Stahl bei niedrigen bis mittleren Schnittgeschwindigkeiten

Spanformer F/Y

• Optimiert für niedrige bis mittlere Vorschübe
• Exzellente Spankontrolle und Spanbruch beim Drehen in beide Richtungen

Technische Daten

• Hersteller: ISCAR
• Serie: CUTGRIP

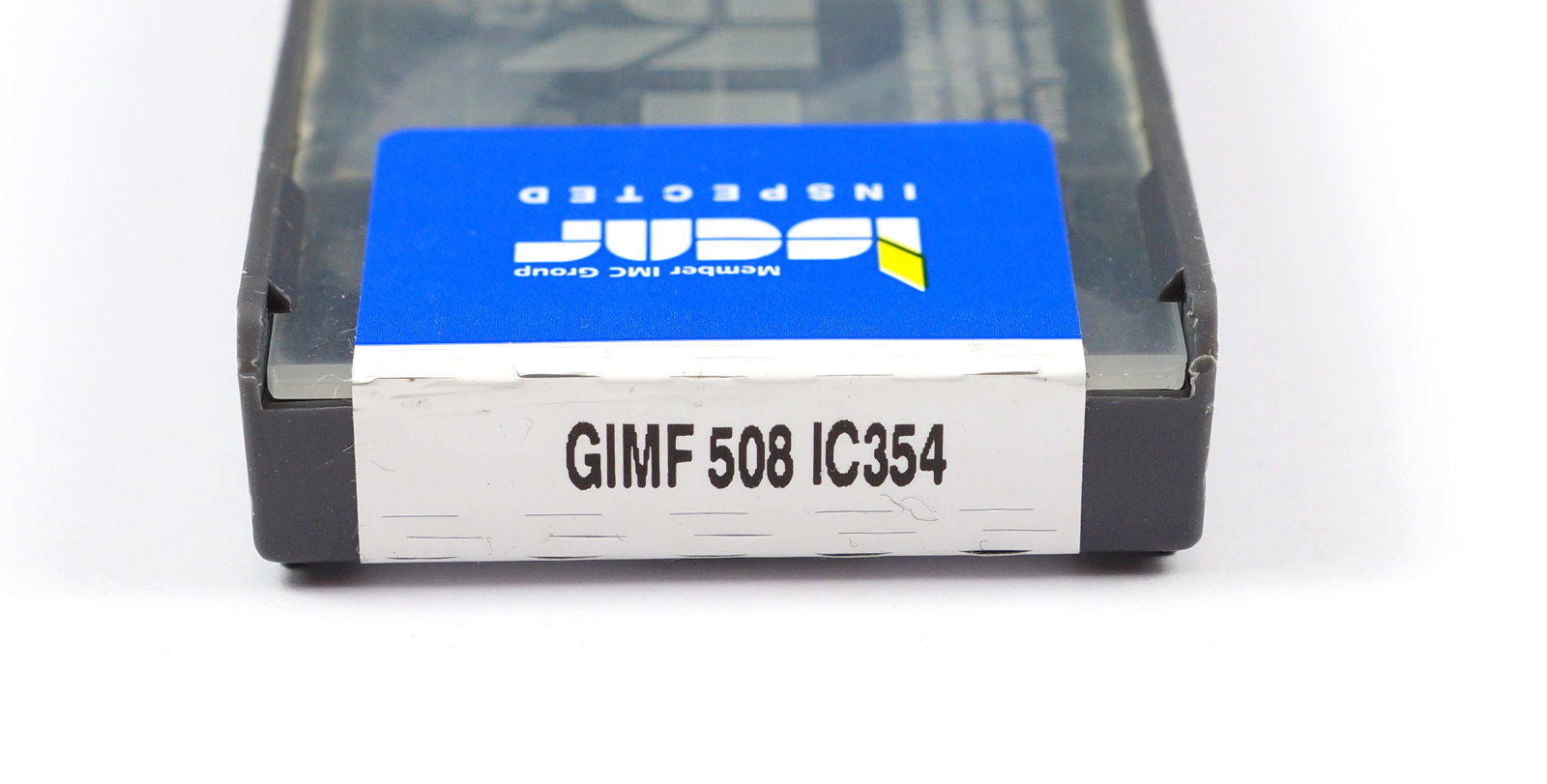

• ISO-Bezeichnung: GIMF 508
• Schneidstoff: IC354 (PVD-TiCN)
• Schneidbreite: 5,0 mm
• Eckenradius: 0,8 mm

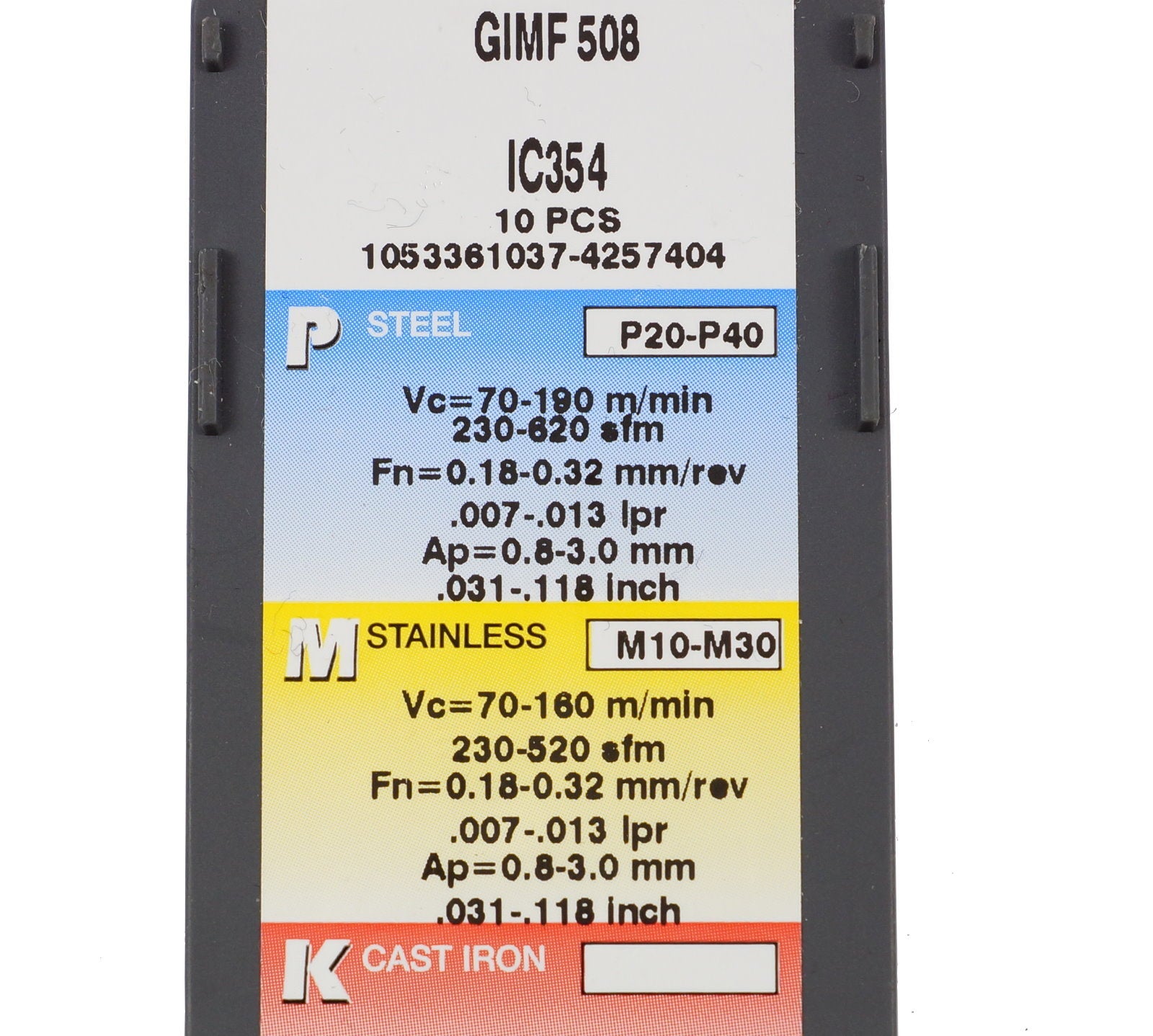

• Schnittgeschwindigkeit (Vc): 70–190 m/min (Stahl)
• Vorschub (fn): 0,18–0,32 mm/U
• Anwendung: Einstechen, Stechdrehen, Profildrehen
• Werkstoffe: Stahl (P20–P40), rostfreier Stahl

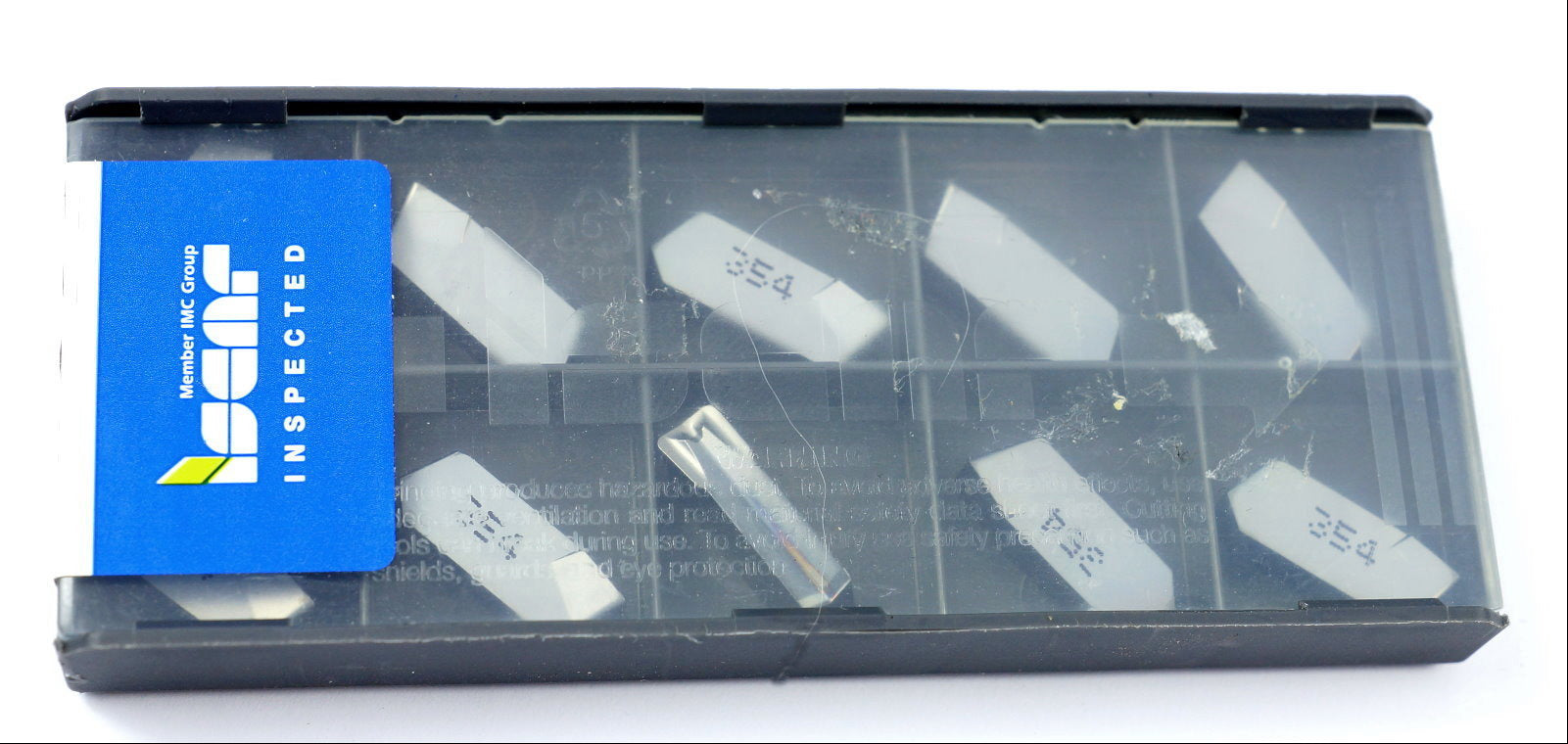

• Lieferumfang: 10 Wendeplatten, Neu & Originalverpackt (OVP)

Anwendungsgebiete

Erste Wahl für das Einstechen und Stechdrehen – besonders geeignet für unterbrochene Schnitte, instabile Aufspannungen sowie die Bearbeitung von Stahl und rostfreiem Stahl bei niedrigen bis mittleren Schnittgeschwindigkeiten.
